Jorns hat was gegen Deformation und Ungenauigkeit

Jorns hat was gegen Deformation und Ungenauigkeit

Der Maschinenhersteller Jorns hat etwas gegen die Deformation an Profilenden beim Biegen von Profilen oder Zupressen von parallel offenen Umschlägen: die Funktion Dynamische Positionierung. Sie kompensiert Deformationen, sorgt für exakte Biegeresultate und Wow-Effekte in der Klempner-Werkstatt.



Es gibt sie wirklich: Kompromisslose Anwender-Profis, die höchsten Wert auf exakte Biegeresultate legen, allein schon, weil ihre Projekte das erfordern. Für sie hat der Schweizer Hersteller von Biegemaschinen und Doppelbiegemaschinen Jorns die Funktion «Dynamische Positionierung DP» vor Jahren entwickelt und nun weiter perfektioniert. Mit der Dynamischen Positionierung wird die Deformation an Profilenden beim Biegen sowie beim Zupressen von parallel offenen Umschlägen kompensiert. Dies ist nur möglich, da Jorns eine Steuerungstechnologie einsetzt, die ermöglicht, dass Klemmarme einzeln messen, ansteuern, positionieren und beim Biegen in Position gehalten werden können. Im Biegeprozess wirkt eine gleichmässige Klemmkraft auf das Biegeteil: Das massive Überbiegen am Profilende wird reduziert oder ganz vermieden.

Abhilfe für ungenaue und mühsame Behelfslösungen

Langabkantmaschinen haben im Gegensatz zu kürzeren Schwenkbiegemaschinen mehrere direkt oder über Steuerwellentechnologie angetriebene Klemmarme über die gesamte Biegelänge verteilt; beim Biegen von Profilen üben sie einen gleichmässigen Anpressdruck auf das Blech aus – über die volle Arbeitslänge.

  • In der Praxis beginnt die Herausforderung meist, wenn bei zunehmender Blechstärke das Biegeprofil 2 bis 3 Meter kürzer ist als die maximale Biegelänge der Maschine – und die äussersten Klemmarme nicht mit Material belegt sind. Um die Biegewinkelgenauigkeit bis ganz aussen zu erreichen, egal ob die Klemmarme einzeln oder über eine Steuerwelle angetrieben sind, gab es bis vor kurzem nur eine Lösung: Blechstreifen einlegen, um das obere Klemmwerkzeug während dem Biegeprozess parallel zu halten.

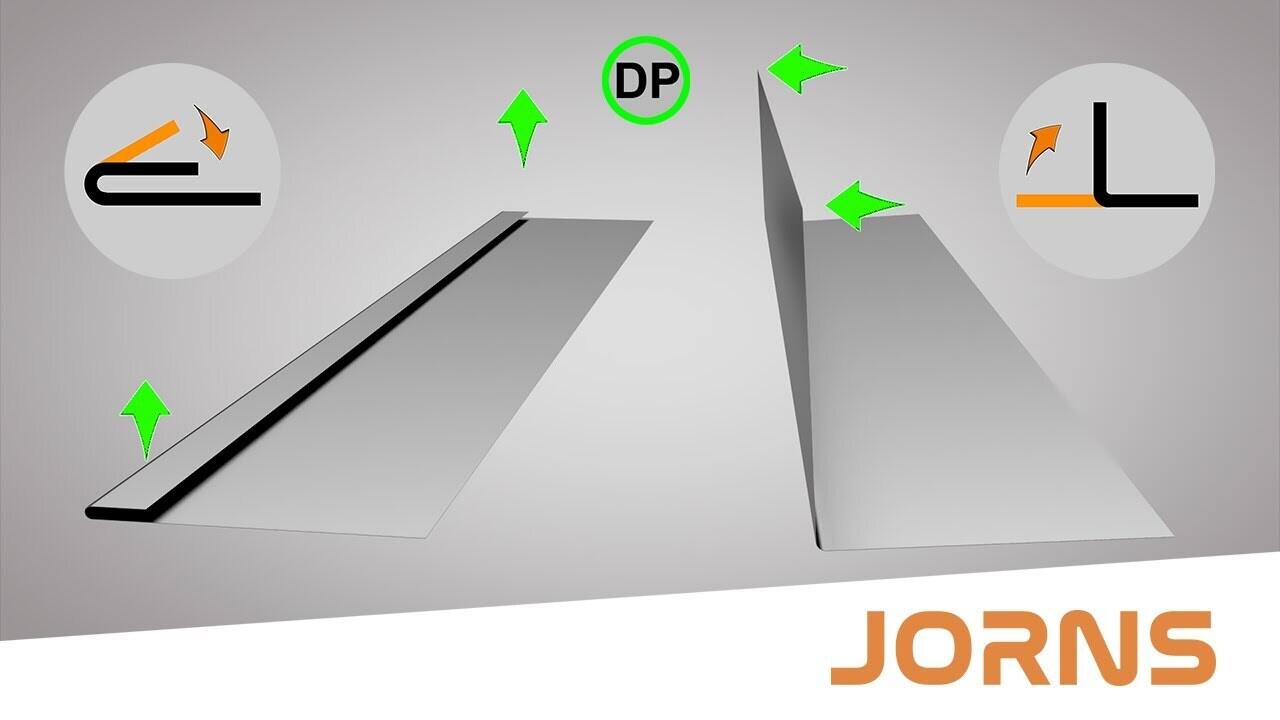

  • Massgenaue, parallel offene Umschläge wurden bisher nur durch mechanische Umschlagsausfräsungen erreicht, die nicht beeinflussbare Öffnungsmasse zuliessen; oder durch das Einlegen eines Blechstreifens, der nach dem Zupressen mühsam wieder entnommen werden musste. Selbst eine präzise Positionierung des Klemmwerkzeugs über die ganze Arbeitslänge liess keinen parallelen offenen Umschlag zu, da das Material in der Profilmitte mehr zurückfedert als an den Profilenden.

Verbesserung mit der Dynamischen Positionierung DP

Die Dynamische Positionierung erlaubt ein gleichmässiges Schliessen eines Umschlags über die gesamte Profillänge; die Vorspannung wird einfach über die Steuerung programmiert und lässt die Klemmarme in der Profilmitte mehr Druck ausüben, bei Bedarf bis auf maximalen Klemmdruck. Dank des modularen Maschinenaufbaus lassen sich Jorns Biegemaschinen mit dieser Funktion auch nachrüsten; bei Neubestellungen ist die Dynamische Positionierung optional gleich integrierbar. Den Wow-Effekt zur Biegegenauigkeit gibt es obendrauf.
